箱式冷水机组的制冷系统都是一个逆卡诺循环的蒸汽压缩式循环系统；
下图为制冷剂循环原理图仅供参考，
由于机型、机种或客户要求不尽相同，实物可能与下图中的元件及走管方式会有所差异，以实物配管为冷；
下图制冷系统图仅为单制冷系统图，双机以上机型仅在水侧共用，制冷剂侧为彼此独立，两个系统完全相同；

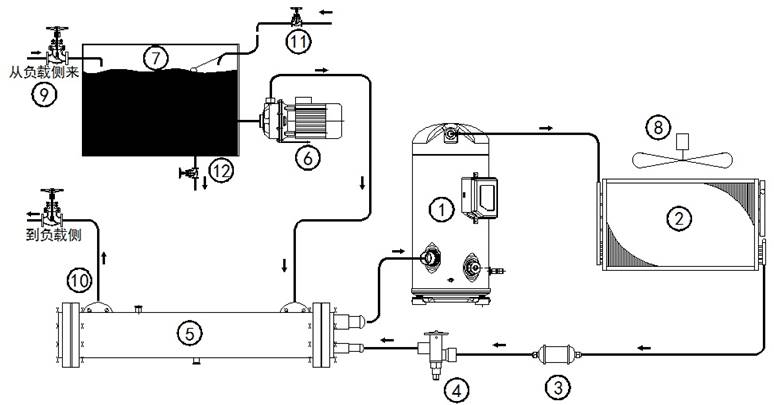

3-1风冷箱式冷水机组工作原理
图
说明：
1 压缩机 2 翅片式冷凝器 3干燥过滤器 4热力膨胀阀 5干式蒸发器
6 不锈钢水泵 7水箱 8轴流风机 9冷冻回水口 10冷冻出水口
11水箱补水口 12水箱排水口

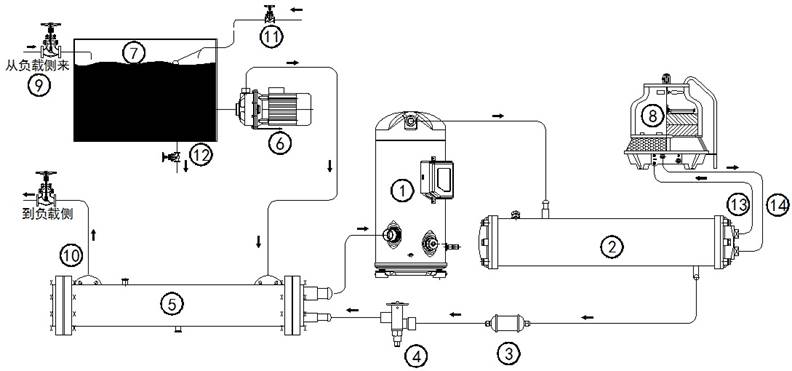

3-2水冷箱式冷水机组工作原理图
说明：
1 压缩机 2 壳管式冷凝器
3干燥过滤器 4热力膨胀阀 5干式蒸发器
6 不锈钢水泵 7水箱 8冷却塔 9冷冻回水口 10冷冻出水口
11水箱补水口 12水箱排水口 13冷却出水品 14 冷却进水口
