               水冷螺杆式冷水机组维修保养维护攻略

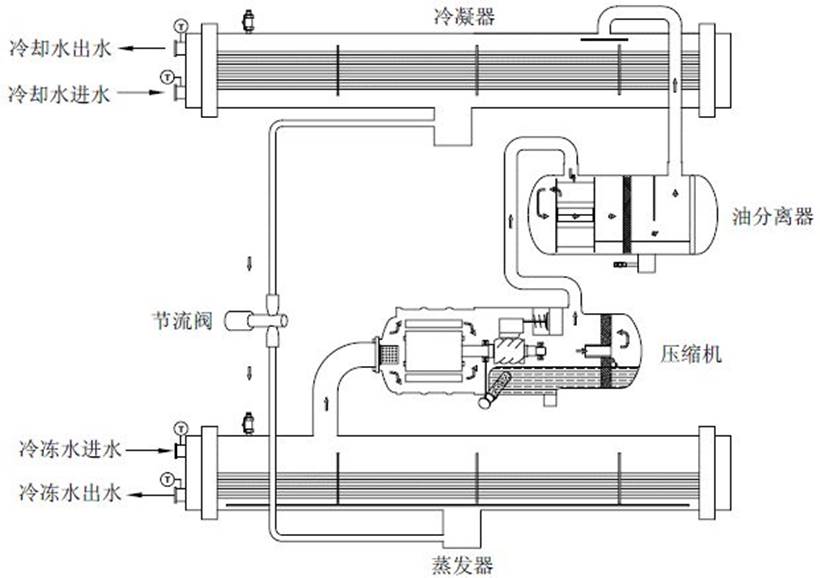

水冷螺杆式冷水机组也是冷水机组的一种，由于它的主要构成部件使用了螺杆式压缩机，所以名称可称谓水冷螺杆式冷水机组。主要由半封闭双螺杆压缩机、壳管式冷凝器及满液式蒸发器、油分离器、节流机构、电气控制系统等组合而成。

(1)蒸发器：在机组运行过程中，蒸发器一直维持较低的温度和压力，以便蒸发的制冷剂气体带走流过其内部冷冻水的热量。

(2)冷凝器：在机组运行过程中，冷凝器一直维持较高的温度和压力，以便流过冷凝器的冷却水带走制冷剂中的热量。

(3)螺杆压缩机：不断将蒸发器中蒸发的制冷剂气体送至冷凝器中，维持系统的高低压差。

(4)油分离器：将随制冷剂气体排出的冷冻油分离出来直接送回压缩机，保证压缩机安全可靠运行。

(5)电控系统：采用PLC或单片机控制系统，可自动调节机组输出制冷量达到用户实际需求；可控制使用侧、热源测水泵及冷却塔风机；显示以下参数：冷冻水进出水温度、冷却水进出水温度、蒸发、冷凝压力等系统参数；可进行当前故障及历史故障记录查询。

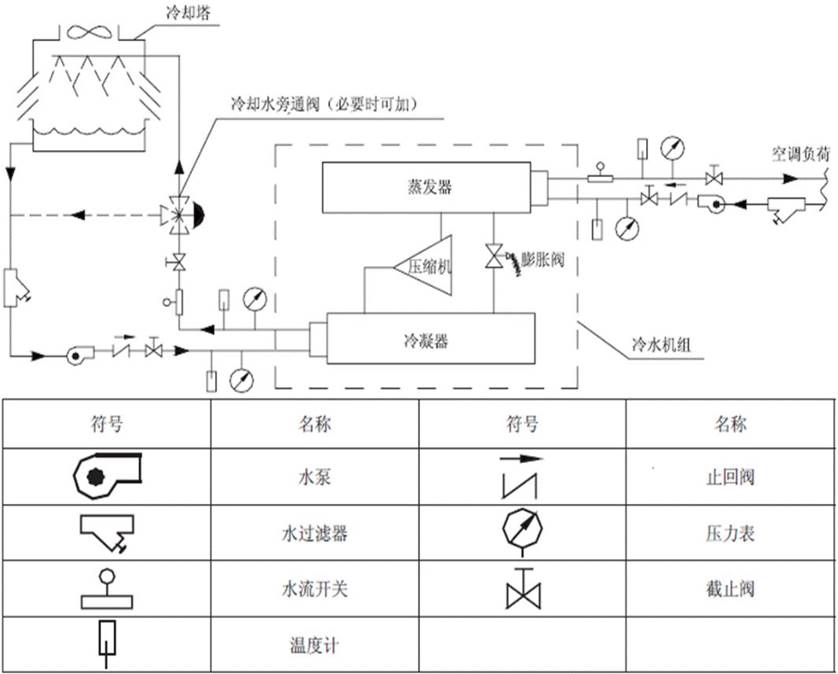

蒸汽压缩式制冷循环包括压缩、冷凝、节流、蒸发等四个必不可少的过程。其原理分述如下：

压缩过程：水冷螺杆式冷水机组蒸发器中的制冷剂蒸汽被螺杆压缩机吸入后，电机通过压缩机转子对其施加能量，使制冷剂蒸汽的压力提高并进入冷凝器；与此同时，制冷剂蒸汽的温度在压缩终了时也相应提高。

冷凝过程：由压缩机来的高压、高温制冷剂蒸汽，在冷凝器中通过管内的冷却水放出热量，温度有所下降，同时在饱和压力（冷凝温度所对应的冷凝压力）下，冷凝成为液体。这时，冷却水因从制冷剂蒸汽中摄取了热量，其温度要有所升高。冷却水的温度与冷凝温度（冷凝压力）直接有关。

节流过程：由冷凝器底部来的高温、高压制冷剂液体，流经节流装置时，发生减压膨胀，压力、温度都降低，变为低压、低温液体进入蒸发器中。

蒸发过程：低压、低温制冷剂液体在蒸发器内从载冷剂（如冷水）中摄取热量后蒸发为气体，同时使载冷剂的温度降低，从而实现人工制冷，蒸发器内的制冷剂蒸汽又被压缩机吸入进行压缩，重复上述压缩、冷凝、节流、蒸发过程。如此周而复始，达到连续制冷的目的。

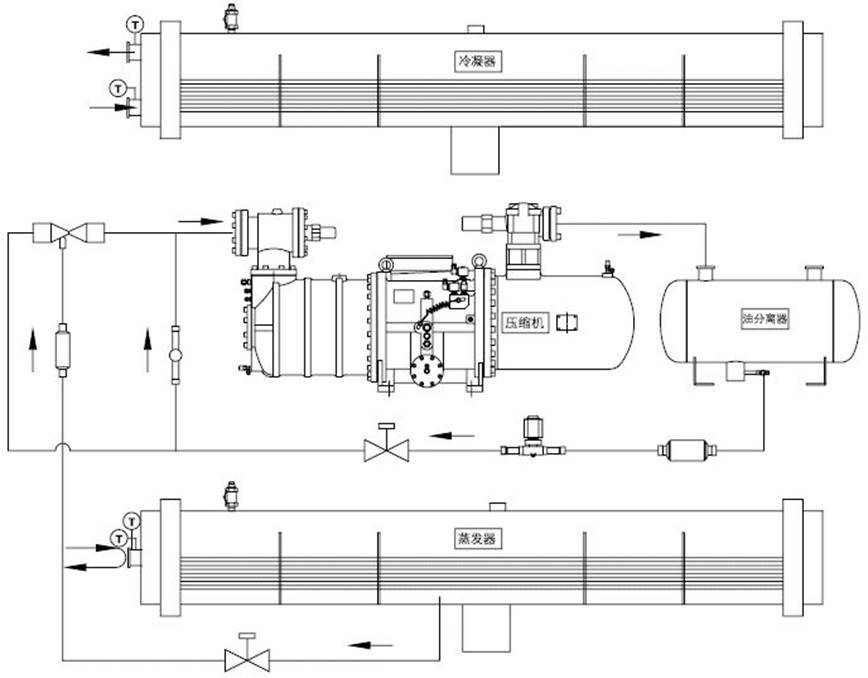

油路循环系统：在压缩机内部，冷冻油依靠系统的高低压差，再通过内设油路，分别对轴承和转子提供润滑和冷却。

压缩机连续排气过程中，冷冻油会随着制冷剂气体一起排出压缩机，如果排出的冷冻油无法重新回到压缩机，将可能导致压缩机失油，严重时会损坏压缩机。回油系统，保证随制冷剂气体排出的冷冻油顺利回到压缩机，确保机组安全可靠运行。

回油系统主要分为两个部分：

油分回油：在压缩机排气和冷凝器之间安装了高效油分离器，随着制冷剂气体排出的冷冻油，绝大部分会被油分离器拦截并通过吸气口直接送回压缩机。

高压引射回油：小部分冷冻油进入冷凝器后，最终会在蒸发器中聚集，依靠高压液体作为动力，可以将聚集在蒸发器中的冷冻油直接带回压缩机。

水冷螺杆式冷水机组控制系统介绍：

控制系统采用微电脑控制，控制柜面板上装有电源、运行、故障指示灯，可方便直观地了解当前机组的工作状况。此外，控制柜面板上装有急停开关，当机组发生紧急故障需马上停机时，可按下急停开关，确保机组安全。

由于压缩机是机组的重要部件，因此针对压缩机的保护有：

① 电源缺相、逆相保护；

② 热过载保护；

③ 电流过流保护；

④ 压缩机排气温度保护；

⑤ 压缩机内部过载保护；

⑥ 高低压差保护。

电气接线施工

确认主电源的电压波动是在铭牌标称值的±10％范围之内，且电压的不平衡在±2％以内，如果超过这个范围，请将机组保持关机状态，并立即联系当地电力部门。

相电压不平衡的计算公式为：电压不平衡率%=与平均电压的最大偏差/平均电压×100%。

机外电源线及断路器选择参考：

水冷螺杆式冷水机组一般使用时间为3000h/年左右（根据我国气候地理条件)。为了确保机组长期安全可靠地正常运转，以及长期使用的运转寿命能够延长，减少运行费用，对机组经常性的科学维护和保养工作，是非常重要。

水冷螺杆式冷水机组运行和检修过程中的日常维护、保养，称为预防性保养和维护。客户有责任根据机组运行的实际情况，有针对性的制定机组的年、月定期维护、保养的计划规程，并进行机组的日常维护和定期维护。

除垢：长期运行后，机组壳管式换热器水侧传热表面会沉积氧化钙或其他矿物质，这些矿物质在传热表面结垢较多时，会影响传热性能而导致电能消耗增加、排气压力升高。可采用甲酸、柠檬酸、醋酸等有机酸清洗。

冬季关机：当冬季关机时，应清洗机组内外表面，并吹干；必须打开放水阀，放净壳管换热器内的存水，以防发生冻结事故。

春季开机：在较长时间停机后，要启动机组时，应做如下准备工作：

(1)彻底检查和清理机组。

(2)清洁水管路系统。

(3)检查水泵。

(4)拧紧所有线路接头。

(5)按要求对机组压缩机进行预热。

系统防冻：如果壳管式换热器的流道发生严重结冰情况，可能造成壳管式换热器破裂和泄漏，因此对机组防冻要特别予以重视，以下三点请用户特别注意：

(1)在较低环境温度下停机备用时，若机组放在室外温度低于0℃的环境中必须将蒸发器和冷凝器中的水排尽。放水的具体操作步骤见整机上的放水标识。

(2)运行时，如果冷冻水水流开关失效时将可能导致水管出现冻结，因此水流开关必须与机组进行联锁。

(3)维护时，在给机组充注制冷剂或为了维修而放掉制冷剂时，有可能导致蒸发器内水结冰。一定要使蒸发器中的水保持流动或将水彻底放干净。

警告：

水冷螺杆式冷水机组使用介质为水，在冬季气温有低于零度的地区使用时必须做好如下方面的工作：机组必须在水系统中添加防冻液（乙二醇），请按要求添加比例。停机后不可切断电源，否则自动防冻运行保护将失去作用。

故障分析及排除方法：
