风冷箱型工业冷水机快速操作说明
一、风冷箱型工业冷水机控制器介绍

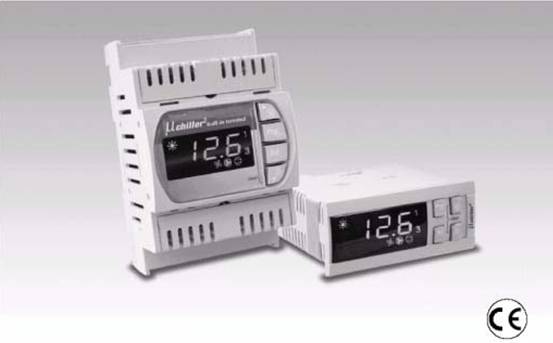

uC² 是卡乐一种紧凑型的电子控制器和普通的温度调节器尺寸相同完全可以管理冷水机组和热泵机组
它能控制风/风风/水水/水和冷凝机组
1.1主要功能
• 控制进水温度和蒸发器出水温度
• 除霜管理定时除霜或根据温度或压力
• 风机调速
• 报警管理
• 远程监视/维护的串行连接
• 管理电子膨胀阀
1.2 控制设备
• 压缩机
• 冷凝风机
• 四通换向阀
• 蒸发器水泵和/或冷凝器水泵和风机的输出风/风机组
• 防冻加热器
• 报警信号设备
1.3用户界面
显示屏上有3 个数码自动带有十进制的小数点范围为-99.9 至99.9 超过测量范围的值会自动显示，但不带有小数点（即使内部功能总认为是分数）。正常运行时显示的值是对应于传感器B1 所测量的温度值也就是蒸发器进水温度。
1.3.1 显示屏的符号

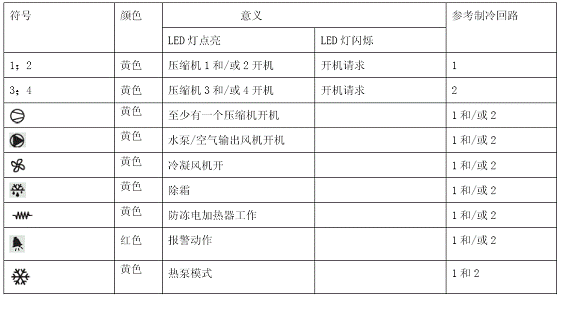

显示屏上有3 个绿色数字负号和小数点黄****标和一个红色报警符号

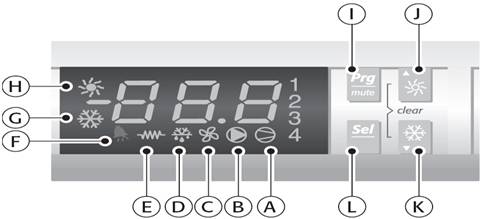

1.3.2按键对应的功能
|
按键 |
机组状态 |
按键方式 |
|
|
装载默认值 |
在上电时按压 |
|
有报警事件发生时，让蜂鸣器停止鸣叫，取消报警继电器动作 |
按压一次 |
|
|
访问直接参数 |
按压5秒 |
|
在程序中选择一组子程序，显示直接参数/确认参数改变值 |
按压一次 |
|
|
输入口令后，进入程序参数设定 |
按压5秒 |
|
|
选择程序区域中上面的项 |
按压一次 |
|
增大所选择的值 |
按压一次 |
|
切换到制冷（P6=0）模式 |
按压5秒 |
|
|
选择程序区域中小面的项 |
按压一次 |
|
增小所选择的值 |
按压一次 |
|
切换到制热（P6=1）模式 |
按压5秒 |
|
|
手动报警复位 |
按压5秒 |
|
立即复位小时计数器 |
按压5秒 |
|
|
,
强制性进行除霜 |
按压5秒 |

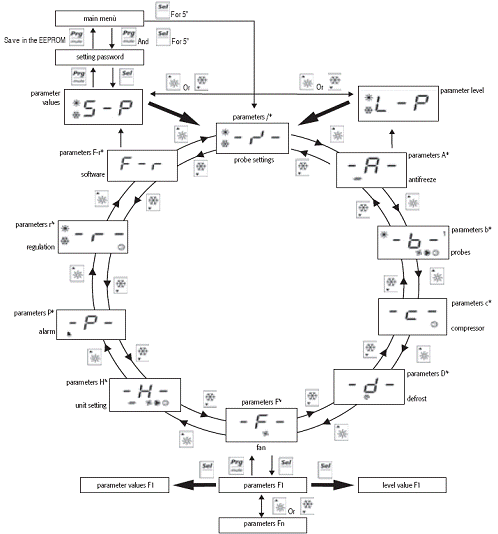

1.4菜单结构
1.5参数表
下表把参数进行分类如压缩机类风机类传感器类
• 参数表的关键词
U =用户 S =高级用户 F =工厂
D =除霜如果D01=1 F =风机(如果F01=1) N =NTC 传感器如果/04-/08=2
P =压力如果/04-/08=3 V =驱动器如果H08=1-3 X =扩展板(如果H08=2-3)
- =总是不存在
监视器变量:
R/W =监视器读写参数
R =监视器只读参数
1.5.1传感器参数设置（/*）
|
传感器参数设置 |
|
显示符号 |
参数说明 |
默认等级 |
最小值 |
最大值 |
单位 |
默认值 |
监视器变量 |
变量类型 |
|
/01 |
传感器B1的类型
0＝不存在
1＝存在 |
F |
0 |
1 |
标志 |
0 |
1（R/W） |
开关量 |
|
/02 |
传感器B2的类型
0＝不存在
1＝存在 |
F |
0 |
1 |
|
0 |
2（R/W） |
开关量 |
|
/13 |
传感器B1校正 |
F |
-12.0 |
12.0 |
oC/F |
0.0 |
3（R/W） |
模拟量 |
|
/14 |
传感器B2校正 |
F |
-12.0 |
12.0 |
oC/F |
0 |
4（R/W） |
模拟量 |
|
/23 |
测量单位
0＝ oC
1＝F |
U |
0 |
1 |
标志 |
0 |
5（R/W） |
开关量 |
3.3.2 防冻/辅助加热器设置参数
|
显示符号 |
参数说明 |
默认等级 |
最小值 |
最大值 |
单位 |
默认值 |
监视器变量 |
变量类型 |
|
A01 |
防冻温度设定 |
U |
A07 |
A04 |
oC/F |
0 |
11（R/W） |
模拟量 |
|
A02 |
防冻报警偏差 |
U |
0.3 |
122.0 |
oC/F |
5 |
12（R/W） |
模拟量 |
|
A04 |
防冻启动设
定点 |
U |
A01 |
R16 |
oC/F |
0 |
13（R/W） |
模拟量 |
|
A07 |
防冻报警设定的极点 |
F |
-40.0 |
176.0 |
oC/F |
|
15（R/W） |
模拟量 |
3.3.3传感器读取参数（b*）
|
显示符号 |
参数说明 |
默认等级 |
最小值 |
最大值 |
单位 |
默认值 |
监视器变量 |
变量类型 |
|
b00 |
显示屏上被显示传感器配置 |
U |
0 |
7 |
N |
0 |
24（R/W） |
常数 |
|
b01 |
传感器b1读取值 |
D |
— |
— |
oC/F |
|
70（R） |
模拟量 |
|
b02 |
传感器b2读取值 |
D |
— |
— |
oC/F |
|
71（R） |
模拟量 |
3.3.4压缩机参数设定（C*）
|
显示符号 |
参数说明 |
默认等级 |
最小值 |
最大值 |
单位 |
默认值 |
监视器变量 |
变量类型 |
|
C01 |
压缩机最小开机时间 |
U |
0 |
999 |
S |
60 |
24（R/W） |
常数 |
|
C02 |
压缩机最小关机时间 |
U |
0 |
999 |
S |
60 |
70（R） |
常数 |
|
C03 |
同一压缩机开机间隔时间 |
U |
0 |
999 |
S |
360 |
71（R） |
常数 |
|
C06 |
开机延时 |
U |
0 |
999 |
S |
0 |
30（R/W） |
常数 |
|
C07 |
水泵/风机开机后，压缩机开机延时 |
U |
0 |
150 |
S |
20 |
31（R/W） |
常数 |
|
C10 |
压缩机1计时器 |
D |
0 |
800 |
100h |
0 |
90(R)) |
模拟量 |
|
C14 |
运行计时器阈值 |
U |
0 |
100 |
100h |
0 |
|
常数 |
|
C18 |
水泵开机最小时间 |
U |
0 |
15 |
minute |
3 |
36(R/W) |
常数 |
3.3.5风冷箱型工业冷水机参数设定(H*)
|
显示符号 |
参数说明 |
默认等级 |
最小值 |
最大值 |
单位 |
默认值 |
监视器变量 |
变量类型 |
|
H01 |
机组类型
0＝风/风机组
1＝风/风热泵
2＝风/水冷水机
3＝风/水热泵
4＝水/水机组
5＝水/水热泵 制冷剂换向
6＝水/水热泵 水路换向
7＝冷凝机组
8＝制冷剂换向的冷凝机组
9＝水冷冷凝机组
10＝水路换向的水冷冷凝机组 |
U |
0 |
999 |
S |
60 |
54（R/W） |
常数 |
|
H02 |
制冷通风回路数
0＝1个回路
1＝2个回路 |
F |
0 |
1 |
标志 |
0 |
12（R/W） |
常数 |
|
H03 |
蒸发器数
0＝1个蒸发器
1＝2个蒸发器 |
F |
0 |
1 |
标志 |
0 |
13（R/W） |
开关量 |
|
H04 |
每一回路压缩机数
0＝1个回路1个压缩机
1＝1个回路2个压缩机
2＝2个回路1个压缩机
3＝2个回路2个压缩机
4＝1个回路1个压缩机和1个能级调节
5＝每一个回路中有1个压缩机和1个能级调节 |
F |
0 |
5 |
标志 |
0 |
55（R/W） |
常数 |
|
H05 |
水泵/风机输出
0＝无
1＝总是开机
2根基控制器请求开机
3根据控制器和时间 |
F |
0 |
3 |
标志 |
0 |
56（R/W） |
常数 |
|
H06 |
制热开关量输入
0＝无 1＝存在 |
U |
0 |
1 |
标志 |
0 |
14（R/W） |
开关量 |
|
H07 |
ON/OFF开关量输入
0＝无 1＝存在 |
U |
0 |
1 |
标志 |
0 |
14（R/W） |
开关量 |
|
H08 |
uC2网络配置
0=只有 uC2
1＝只有 uC2+电子膨胀阀
2＝uC2+扩展板
3＝uC2+扩展板+电子膨胀阀 |
F |
0 |
3 |
标志 |
0 |
57（R/W） |
常数 |
|
H09 |
锁定键盘 0＝取消
1＝使能 |
U |
0 |
1 |
标志 |
1 |
16（R/W） |
开关量 |
3.3.6报警参数设置（P*）
|
显示符号 |
参数说明 |
默认等级 |
最小值 |
最大值 |
单位 |
默认值 |
监视器变量 |
变量类型 |
|
P01 |
当水泵开机时，流量开关报警延时 |
U |
0 |
120 |
S |
20 |
63（R/W） |
常数 |
|
P02 |
在稳定运行期间，流量开关报警延时 |
U |
0 |
120 |
S |
5 |
64（R/W） |
常数 |
|
P03 |
压缩机开机时，低压报警延时 |
U |
0 |
200 |
S |
40 |
65（R/W） |
常数 |
|
P06 |
制冷/制热逻辑 |
F |
0 |
1 |
标志 |
0 |
19（R/W） |
开关量 |
|
P16 |
高温度报警 |
U |
-40.0 |
176.0 |
oC/F |
30 |
38（R/W） |
模拟量 |
|
P17 |
在开机时高温报警延时 |
U |
0 |
250 |
S |
30 |
19（R/W） |
常数 |
3.3.7控制参数设置(r*)
|
显示符号 |
参数说明 |
默认等级 |
最小值 |
最大值 |
单位 |
默认值 |
监视器变量 |
变量类型 |
|
R01 |
制冷温度设定点 |
U |
R13 |
R14 |
oC/F |
12.0 |
41（R/W） |
模拟量 |
|
R02 |
制冷偏差 |
U |
0.3 |
50.0 |
oC/F |
3.0 |
42（R/W） |
模拟量 |
|
R13 |
制冷设定点最小值 |
U |
-40.0 |
R14 |
oC/F |
-40.0 |
47（R/W） |
模拟量 |
|
R14 |
制冷设定点最大值 |
U |
R13 |
176.0 |
oC/F |
80.0 |
48（R/W） |
模拟量 |
4.报警列表
* 如果传感器被设为有补偿功能在传感器故障时节风冷箱型工业冷水机继续运行
|
报警显示 |
报警类型 |
压缩机 |
水泵/风机 |
报警 |
警告 |
监视变量 |
监视器变量说明 |
变量类型 |
|
HP1 |
高压 |
停压缩机 |
开机 |
动作 |
__ |
31（R） |
回路1报警 |
开关量 |
|
LP1 |
低压 |
停压缩机 |
开机 |
动作 |
__ |
311（R） |
回路1报警 |
开关量 |
|
Tc1 |
回路1过载 |
停机 |
停机 |
动作 |
__ |
31（R） |
回路1报警 |
开关量 |
|
FL |
流量控制报警 |
停机 |
停机 |
动作 |
__ |
35（R） |
总警告 |
开关量 |
|
E1 |
传感器B1报警 |
停机 |
停机 |
动作 |
__ |
35（R） |
传感器报警 |
开关量 |
|
E2 |
传感器B2报警 |
停机 |
停机 |
动作 |
__ |
35（R） |
传感器报警 |
开关量 |
|
Ht |
高温报警 |
— |
— |
动作 |
— |
41（R） |
温度设备 |
开关量 |
|
Lt |
低温报警 |
— |
— |
动作 |
— |
41（R） |
温度设备 |
开关量 |
|
ELS |
电源电压低 |
— |
— |
动作 |
— |
41（R） |
全体设备 |
开关量 |
|
EHS |
电源电压高 |
停机 |
停机 |
停机 |
停机 |
35（R） |
总警告 |
开关量 |
|
