低温送风空调系统方案说明
1.概述
低温送风空调系统与常规空调送风系统相比送风温度低、送风温差加大，降低了输送管道和空气处理设备的体积以及送风机能耗等。
空调系统分类及所需冷媒温度
|
空调系统类型 |
送风温度（℃） |
冷媒温度（℃） |
|
范围 |
名义值 |
|
常温送风系统 |
12～16 |
13 |
7 |
|
低温送风系统 |
9～11 |
10 |
4～6 |
|
6～8 |
7 |
2～4 |
|
≤5 |
4 |
≤2 |
2. 系统工作原理
l 基本公式
式中：
L 送风量 Is 送风空气焓值
Qq 送风要吸收的余热全热 tn 室内空气温度
Qx 送风要吸收的余热显热 ts 送风温度
ρ 空气密度 c 空气定压比热
In 室内空气焓值
l 工作原理
由供冷能源中心来的低温（1~4℃）液体送入空调机表冷器，使出风温度达到4~10℃，变风量末端装置根据房间温度要求调节送风量，自控系统根据各末端的风量风压要求调节系统送风量，使送风温度稳定不变。
3. 低温送风空调系统的优点
这样低温送风温度通常借助于低温冷源系统的1～4℃的低温冷冻水或载冷剂。将低温送风技术和低温冷源技术相结合，改变送风温度，降低空调温度。
1）与常规全空气空调系统相比可以降低初投资
——减少系统设备费用一直是推动低温送风应用的一个重要因素。较低的送风温度和较大的供回水温差减少了所要求的送风量和供水量，降低了空调机组、风机和水泵以及风管和水管的投资，从而降低了系统设备的费用，并减少设备机房和管道的占用空间，节约初投资，一般低温送风系统的设备费用可降低约10%，
2）提高室内空气品质和舒适度
——因供水温度低，低温送风系统除湿量大，因此能维持较低的相对湿度，提高了热舒适性。实验研究表明在较低的湿度下，受试者感觉更为凉快和舒适，空气品质更可接受；并可相应提高房间设计温度，减少能耗
3）建筑物投资降低
——降低层高或增高有效层高；
——设备占用面积减少，办公有效面积增加；
——压缩建筑物高度，电梯、台阶建设费用减少。
4）节约运行费用
低温送风系统由于送风量和供水量的减少，可以有效的减少风机和水泵能耗，从而降低运行费用。一般低温送风系统的风机和水泵的能耗可降低约30%。
与冰蓄冷相结合，能起到 削峰填谷 缓解城市电网压力的作用，并可节约运行能耗。
对于低温送风空调系统，为了充分发挥它的优越性，建议采用变风量形式。在部分负荷时，定风量系统只能通过提高送风温度满足要求，而变风量系统能一直保证大温差送风。并且和运行费用
——空气输送设备容量减少意味着电力基本费用降低；
——空气输送动力减少意味着电力附属费用也降低。
4.低温送风空调的特殊问题
1 结露问题
需对末端风口、水管阀门和所有风管采取防止结露措施。
2 冬季送热风问题
3 不采用二次盘管问题
4 风管泄露问题
5.适用范围
在许多工程中，大温差送风特别有吸引力，这样的情况包括：
•降低层高将显著地降低高层建筑的总高度，从而降低了总的建筑造价；
•用于布置风管或空气处理设备的空间有限；
•希望降低房间湿度；
•冷负荷已经增加到了超出现有分布系统的能力。
当然，在某些工程中，采用大温差送风应该小心。这种工程包括了以下情况：
•无法制取1-4℃的冷冻介质；
•房间相对湿度必须保持在高于40%；
•需要高的通风换气量；
•全年中有许多小时，可以利用7-13℃的室外空气来做节能器供冷。
这样的一些工程应该进行逐个分析，以便确定大温差送风是否适用。对于给定项目，大温差送风的适用性取决于对所有适用技术与经济因素的一项全面而有充分依据的评价。
6. 变风量末端装置
变风量空调系统（VAV）是一种通过改变送风量来调节室内负荷的空调系统。60年代起源于美国，目前已占世界空调系统30%的份额，并且将成为空调系统发展的必然趋势。
低温送风系统一般采用全空气系统，由于变风量系统能进行区域个别控制、具有良好的节能性。因此，低温送风系统与变风量系统相结合可进一步提高系统整体效能和优势。
l 性能特点
节能：空调机组送风机采用变频调节，大幅度减少送风机的动力消耗
新风作冷源：VAV 系统在过度季可采用新风为冷源，相对风机盘管系统而言，减少了制冷主机能耗，并且可改善室内空气品质
无凝结水害：VAV作为全空气系统，可避免风机盘管系统因产生冷凝水造成滴漏而污染吊顶
灵活性好：在二次装修过程中，可通过软管连接而任意改变风口位置
提高楼宇智能化水平：实行联网控制
l 变风量末端的类型：

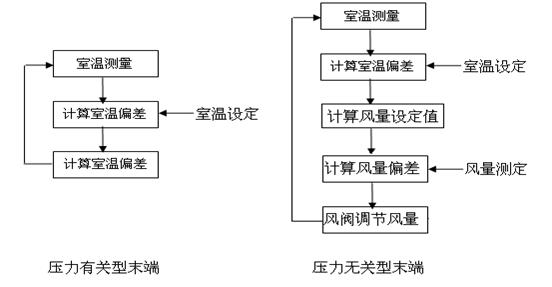

按控制方式分类：
压力有关型：阀门的执行机构直接由房间温控器来控制。
压力无关型：阀门的执行机构由流量控制器来控制，而流量控制器由房间温度控制器来控制。
压力有关型末端：不带风速传感器，控制器根据室温偏差直接调节风阀。 房间温度易波动。
压力无关型末端：设有风速传感器，控制器根据风量偏差值调节风阀。房间温度稳定
目前常用的低温送风变风量空调系统采用的末端形式：
1、直接送风型： 采用单风道末端或并联型VAV Box加特殊的低温风口。
2、末端二次回风型：采用串联型VAV Box或诱导式VAV Box加普通风口。

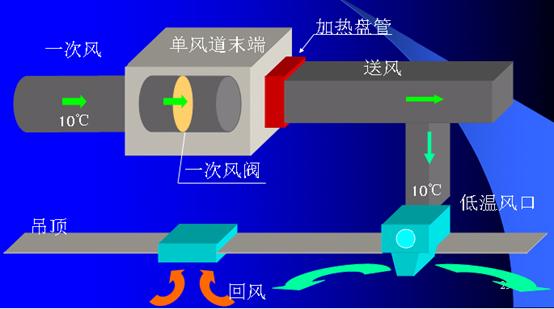

l 单风道型末端
系统图
工作原理：根据室温偏差调节一次风阀的开度，改变一次风量的大小来满足负荷变化。
特点：结构简单；通常适用于无热负荷的空调内区系统；在低温送风系统中应用需选择低温风口。

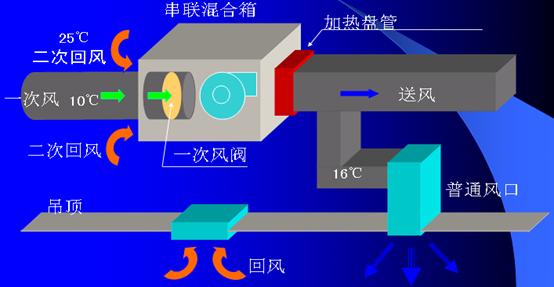

l 串联型风机动力箱
系统图
工作原理：风机与一次风呈串联状态，根据室温偏差调节一次风阀的开度，改变一次风量的大小来满足负荷变化。
特点：功率高；风机连续运行，运行费用高；适用于低温送风系统，对散流器无特殊要求。

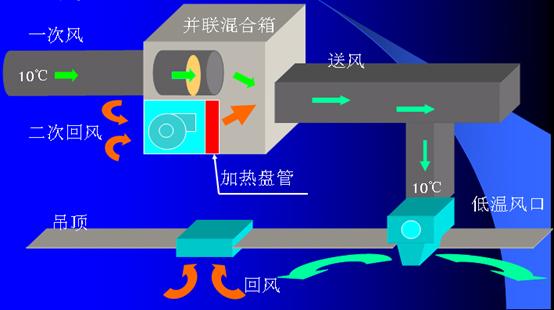

l 并联型风机动力箱
系统图
工作原理：风机与一次风呈并联状态，根据室温偏差调节一次风阀的开度，改变一次风量的大小来满足负荷变化。在设计制冷工况下，调节一次风阀，但风机通常不开，只在制冷小负荷或加热工况下才开启风机。
特点：通常用于常规送风系统；功率较小；系统静压要求比串联型高约10%。

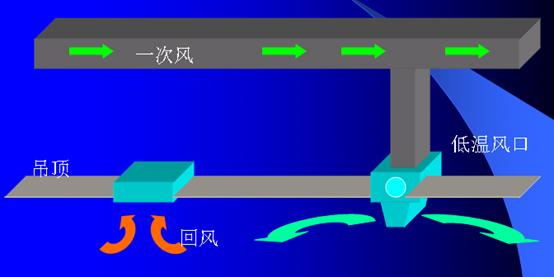

低温风口
系统图
工作原理：一次低温风以较高的速度经过喷口，产生对周围环境空气强烈的诱导和卷吸，风口下部的档板具有回风孔便于对回风的诱导，从而在离开风口很短的距离内，送风气流成为一次低温风与一部分室内空气的混合体而温度急剧上升，使送风气流在离开风口时已具备等同于甚至高于常规送风的气流温度，同时风量也急剧增加。一次风机吸取来自组合式空调器处理后的冷风，回风机吸取室内回风，混合后送至空调区域。当存在室温偏差时，控制器通过无级调节一次电机的转速而非调节一次风阀的开度来改变一次风的风量。供冷时回风机连续运行，且与一次风机同步调节风量，但有一个最小送风量限制，以保证室内良好的气流组织。
特点：诺冰制冷送风芯体采用绝热材料模具成型，防止风口结露现象；优化设计的喷口结构保证高诱导比和卓越的气流组织；送风外壳采用专用铝合金型材整体拼装而成，粉末喷塑，新颖美观，下挡板装饰面提供个性化设计；无运动部件，安静运行提高空调舒适性，免维修；品种丰富，具有长形和方形应用于不同场所。
|
